鋳物尺イモノコンベックス

HOME > 製品紹介 > イモノコンベックス

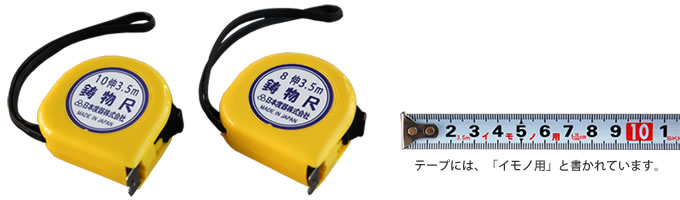

鋳物尺イモノコンベックス　　　　　　　　カタログはこちら⇒

鋳物用の木型や金型の製作をする際、型の寸法を測定するために使用する商品です。
鋳物は、砂のくぼみに、溶けた鋳鉄を流し込み固めて生産します。
このとき、収縮するので、型は大きめに作ります。金属や、大きさ、鋳物工場によって収縮率が異なりますので、それらに応じた拡大率のイモノ尺が必要になります。
収縮率について
ラベルに書かれている「１０伸」「２５伸」などは伸び率と呼び、それぞれが伸縮率となっています。
１０伸の場合は、1,000mmの表示がされていても、実際の長さは1,10mmとなり、伸縮率が加味されています。他の種類も同様です。

※使用上の注意

ご使用の際は、手袋、保護めがねを着用して安全に心がけてください。
テープはスチール製のため、スパーク／感電する可能性があります。十分にご注意下さい。
また、テープは全長寸法以上は危険ですので引き出さないで下さい。
ケースの分解は、怪我や故障の原因となりますので絶対にしないで下さい。

品番・価格

２０２４年１月改訂

品番	伸縮率	テープ巾・長さ	標準価格（税別）
MC08-1635	８伸	16巾・3.5m	オープン
MC10-1635	１０伸	16巾・3.5m	オープン
MC12-1635	１２伸	16巾・3.5m	オープン
MC15-1635	１５伸	16巾・3.5m	オープン
MC20-1635	２０伸	16巾・3.5m	オープン
MC25-1635	２５伸	16巾・3.5m	オープン
MC10-1320	１０伸	13巾・2.0m	オープン
MC12-1320	１２伸	13巾・2.0m	オープン
